Kombinované škatule s poistkami: Čo robia, ako ich veľkosť a ktoré si vybrať

Moderné PV rastliny - od C & I StretroS do Utility - ZADELENÉ MODY - Živo alebo zomrite na zadnej strane malých, neochvejných detailov. Akrabicaje jednou z týchto detailov. To spája viac reťazcov, domynadprúdová ochrana(Stringové poistky) a poskytuje ochranu proti odpojeniu a prepätiu, takže vaše pole zostane bezpečné a obsluhovateľné. Získajte to správne a získate dostupnosť, selektívnu koordináciu a dodržiavanie NEC. Získajte to zle a riskujete nepríjemné výlety, zrýchlené starnutie alebo v najhoršom prípade oheň.

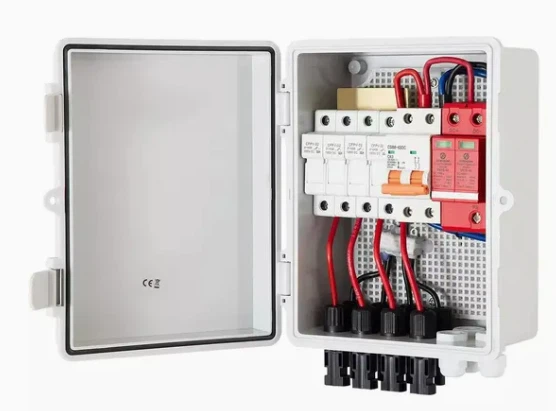

Pri najjednoduchšom prípade je kombinovaná skrinka elektrický kryt, ktorý konsoliduje viac reťazcov PV do jedného výstupu jednosmerného prúdu, ktorý podáva menič. Bod nie je len redukcia drôtu - Ide o správanie sa kontrolovaného poruchy, údržbu a viditeľnosť údajov pri integrácii monitorovania. High - Kombinátory kvality často prichádzajú ako "All {{}} v - One" Subsystémy s držiakmi poistky, DC prepínač, SPD a niekedy reťazec {- úrovne/teplota Telemetry.

Ale je tu druhý, menej zrejmý príbeh:poistky. V paralelných poliach môže byť porucha na jednom reťazci napájaná zdravými reťazcami (ďalej len „backfeed“), čím sa vytvorí prúd výrazne nad ampacitou vodiča a hodnoteniami modulov. String - Level Funges Limit Limit the Energy, vymažte chybný reťazec a ponechajte zvyšok poľa online -, ak ste ich dimenzovali, hodnotili a správne nainštalovali. Autoritatívne inžinierske poznámky a aplikačné dokumenty, ktoré sú potrebné, keď sa vyžaduje fúzia (často väčšia alebo rovná 3 reťazcami paralelne), typické pravidlá veľkosti (napr.1,56 × ISCv rámci NEC) a ako „hodnotenie poistky série“ na menovku modulu uzávierku poistkovej hodnoty, ktorú môžete používať.

1) Čo presne je kombinované box - a prečo vložiť poistky dovnútra?

A krabicaZhromažďuje viac reťazcov PV a trasy kombinovaný výstup do meniča. V praxi to znamená:

String OCPD (poistky)na ochranu vodičov a modulov pred prúdmi spätného/spätného kŕmenia.

Izolácia DCProstredníctvom prepínača, aby technici mohli bezpečne obsluhovať vybavenie na po prúde.

Ochrana proti prepätiu(SPD) veľkosť pre triedu a prostredie napätia jednosmerného napätia systému.

Monitorovaniena meranie podľa - prúd, teplota alebo dokonca izolačný odpor v pokročilých jednotkách.

Poistky sú centrálne, pretože riešia špecifickú paralelnú - Problém poľa: Ak sa chytí jeden reťazec, zdravé reťazce do neho môžu vtlačiť poruchový prúd. Bez OCPD na reťazec môžu tieto prúdy prekročiť modul „sériu poistky,“ ampéria vodiča a limity LUGS/Terminál. Správne veľkosti GPV poistky poistky vyčistia chybný reťazec rýchlo, zatiaľ čo zvyšok neustále produkuje. To je selektívne, predvídateľná ochrana - nielen „niečo by mohlo vyraziť“.

Struna: seriál - pripojené moduly; Reťazec ISC je približne modul ISC.

Rad: viac reťazcov paralelne; Pole ISC je ~ n × reťazec ISC.

Kombinéza: kryt, ktorý zhromažďuje reťazce a obsahuje OCPD, prepínač, SPD a monitorovanie.

2) Kódy a štandardy, ktoré poháňajú kombináciu (NEC + GPV)

V Severnej Amerike zvyčajne sledujú dizajnériČlánok NEC 690a údaje výrobcu. Dva praktické pravidlá dominujú dňom - do - denného veľkosti:

Nadprúdové zariadenie a veľkosť dirigenta na 156% ISC
Faktor nepretržitého prúdu NEC (1,25) vynásobený iným úpravovým faktorom (často 1,25) vedie k známym1,56 × ISCPravidlo pre OCPD a vodiče na zdrojových obvodoch PV. Rovnaké číslo uvidíte v mnohých poznámkach o aplikáciách dodávateľa a inštalačných sprievodcov.

Modul "Series Fuse Hodnotenie" obmedzuje veľkosť poistky
Každý modul má hodnotenie maximálnej série poistky. To je najvyššie hodnotenie poistky, ktorú môžete umiestniť v sérii pomocou modulu/reťazca. Zaisťuje, že vodiče modulu a vnútorné pripojenia nebudú počas porúch nadmerné. Musíte veľkosť poistiek reťazca spôsobom, ktorý rešpektuje obidve1,56 × ISC minimumpre nepretržitú prevádzku amaximum poistky modulov. Nemôžete prekročiť nižšie limity zariadenia alebo hodnotenie štítkov.

Medzinárodne sú poistky GPV definovanéIEC 60269-6. Predajcovia často publikujú čas - Aktuálne brány, ako napríklad „Non {- topiaci prúd ≈ 1,13 × v" a "Telting Current ≈ 1,35 × In, plus vedenie zrovnávania okolia pre teplé kryty (je bežné vidieť 45–65 stupňov vo vnútri PV boxov v slnečných dňoch). Výsledok: overte obidveampérazhodnocovanie teplotyTakže poistka nebude nepríjemná - vyfukovať pri očakávaných prevádzkových prúdoch a teplotách.

Edge Case - "Combiner - free" navrhuje
Niektoré platformy invertorov zložia OCPD, prepínanie a monitorovanie do meniča, čo umožňujeKombinovanie - zadarmoArchitektúry pre konkrétne rozloženia. Môžu zmenšiť náklady BOS, ale vo všetkých podmienkach všeobecne nevylučujú poistky; Pred za predpokladu, že poistky nie sú potrebné, vždy overte príručku DC a inštalačného príručky meniča.

3) Poistkové technológie v kombinéri

Zatiaľ čo kryty sa líšia, hardvér poistky je pomerne štandardizovaný:

GPV valcové poistky (10 x 38 mm)- Ubikvitózne pre 600/1000/1500 VDC Strings. K dispozícii s voliteľnýmiukazovateľTipy alebo mikrospínačy, ktoré označujú otvorenú poistku na rýchlosť riešenia problémov.

NH - štýlové PV poistky- spoločné na podávačoch s vyšším prúdom v centrálnom - invertorových rastlinách.

V - line (postroje) poistky- sa formuje do strunových zväzkov na stojane, aby sa znížil počet polí Kombinov v teréne; Kompromis je udržiavateľnosť a tesnenie životného prostredia.

Držiaky poistky/bloky- Touch - Safe, din - Rail alebo Panel - Mount, hodnotené pre triedy PV napätia a kapacitu lámania. Media.distributorDatasolutions.com

Najdôležitejšou špecifikáciou okrem hodnotenia ampér jetrieda napätia- Typické návrhy PV používajú 1000 VDC alebo 1500 vdc - aprerušovaniedostatočné pre najhoršie - chybové prúdové prúdenie poľa a impedanciu siete v mieste poistky. Overte oboje na dataShet, nielen na webovej brožúre.

4) Ako veľkosť struny políte krok - pomocou - krok

Dimenzovanie je jednoduché, keď budete mať na pamäti tri zábradlí:minimálny prevádzkový prúd, Limit poistky série modulovasprávne hodnotenie jednosmerného napätia/prerušenia.

Krok 1 - Zhromaždite vstupy, na ktorých záleží

Budete potrebovať:

Modul ISC (v STC)aVok(Skontrolujte najchladnejšiu teplotu miesta, pretože VOC stúpa, keď teplota klesá).

Počet paralelných reťazcovPri každom vstupnom prístave.

Hodnotenie poistky série modulovz údajov.

Teplota okolia(vo vnútri krabice, nielen vonkajšie okolité prostredie).

Systémová jednosmerná trieda napätia(600, 1000, 1500 VDC).

Krok 2 - Určite, či sa vyžaduje fúzia reťazca

V poliach stri alebo viac paralelných reťazcov, zvyčajne sa vyžaduje fúzia, pretože porucha na jednom reťazci môže byť späť - ostatnými v prúde presahujúcich limity modulu a vodiča. Menej ako tri reťazce môžu byť EDGE - Prípadové územie, ale nespoliehajte sa iba na pravidlá; Skontrolujte hodnotenie poistky série modulu a kombinované najhoršie - Case Current Math. Ak máte pochybnosti, dizajn s poistkami - je to zvyčajne malé prírastkové náklady v porovnaní s rizikovým profilom.

Krok 3 - Vypočítajte prúd na veľkosť proti

Začaťreťazec ISC × 1,56Pokrytie neustálej služby a ožarovania. Potom porovnajte výsledný ampérový cieľ s modulommaximálna séria poistkovej hodnotenia. Ak hodnota 1,56 × ISC presahuje hodnotenie poistky série, musíte oceniť limit modulu a vybrať najbližšiu štandardnú poistkunepresahujúciTo hodnotenie. Naopak, ak je 1,56 × ISC pod praktickou veľkosťou poistky, môžete postúpiť k najbližšiemu štandardnému hodnoteniu zosilňovača -, aby ste sa uistili, že poistka nebude nepríjemná - pod skutočnými prevádzkovými prúdmi a teplotami.

Krok 4 - Vyberte správnu triedu napätia a prerušenie hodnotenia

Vyberať1000 VDCalebo1500 VDCpoistky, ktoré zodpovedajú poľa, s primeranýmIR (prerušenie hodnotenia)Pre najhoršie - Puzdro na toto miesto. Pamätajte, že PV polia môžu predstavovať vysoké jednosmerné napätie s relatívne skromnými poruchovými prúdmi; Skontrolujte aktuálne krivky poistky - limitujúce správanie a čas -, takže neopúšťajú vodiči, píly alebo prípojky pod - chránené počas pomalého -.

Krok 5 - Účet pre teplotu, stratu energie a držiteľov

Vo vnútri utesneného PV krytu môže okolité prostredie spustiť20–30 stupňov horúcinež vonkajší vzduch na čisté popoludnie. Poistkový odpor -, a preto strata watt - stúpa s teplotou. Skontrolujte napájanie Datashet - disipačné čísla a tepelné limity držiteľa. V horúcom weby malý krok v rámci veľkosti škatule, stratégie ventilácie alebo rozstupov komponentov môžu vyplácať spoľahlivosť dividend. Ak záleží na prevádzke, vyberteIndikátorové poistky alebo mikroswitch - vybavených držiakova sklady skladov na stránke -, aby sa posádky mohli vymeniť za pár minút, nie dni.

5) Architektúra a bom: Čo ide do „dobrého“ kombinérového boxu

Praktické kombinátor je viac ako plechovka s poistkovými sponami. Bill of Materials (Bom) zvyčajne obsahuje:

Držiaky poistiek reťazca + poistky GPVpre každý prichádzajúci reťazec (iba pozitívny alebo oba póly na dizajn/AHJ).

DC odpojiť prepínačVeľká pre kombinovanú triedu prúdu a napätia, kompatibilné s postupmi blokovania/značky.

DC SPD(Typ 2 vo väčšine aplikácií na kombinézy PV) s vymeniteľnými kazetami, ktoré sa zhodujú s systémovým napätím a profilom prepätia na mieste.

Prípojnice alebo laminované autobusové zostavyveľkosť pre zvýšenie prúdu a teploty.

Monitorovaniedosky/skraty pre prúd a teplotu (voliteľné, ale cenné pre O&M).

Štítky a bezpečnostné štítkyna nec/ahj, UV - odolné.

Ak chcete udržiavať teploty krytu pod kontrolou, zabezpečte rozstup komponentov, polomery ohybu drôtu a orientáciu káblových žliaz podporujú prietok vzduchu a údržbu vzduchu. V soľnej - hmlové alebo pobrežné prostredia, nerezový hardvér aNEMA 4X / IP65Hodnotenia s primeraným tesnením zlepšujú dlhovekosť. (Skontrolujte dataShety dodávateľa, či nevykonávajú kvalifikácie životného prostredia pred predpokladaním vonkajšieho - Ready sa rovná soli - pripravené.)

Tabuľka A - Typický box PV Combiner Box BOM (príklad)

6) prepracovaný návod na dimenzovanie (od ISC po poistku po drôt)

Konvertujeme skutočný - sada čísel na poistnú voľbu, ktorá rešpektuje limity NEC a modul.

Vstupy (STC)

Modul isc =11.0 A

ModulHodnotenie poistky série = 20 A(z Dašaet modulu)

Reťazce paralelne pri vstupnom kombinácii =8

Systémové napätie =1000 VDC

Vonkajšie okolité=35 stupeň; Odhadované interné prostredie v horúcom popoludní =55–65 stupňov

Krok 1 - String Fuse Amper Target

1,56 × ISC=1.56 × 11,0 A =17.16 A

Najbližšia štandardná veľkosť poistky PV vo/vyššej20 A.

Skontrolujte hodnotenie poistky série modulov (20 A). Kandidát sa rovná maximum, takže20 Aje prijateľný, ale nezanecháva žiadnu výšku. Overte si odhaľovanie teploty a zvážte tepelné usporiadanie, aby ste predišli nepríjemným úderom.

Krok 2 - výstupné zariadenie Overcurrent Zariadenie

Pole ISC ≈ 8 × 11,0 A =88 A

1,56 × pole ISC ≈137 A

Vyberte DC - menovité OCPD a odpojte prepínač väčší alebo rovný 150 A pri 1000 VDC, čím sa zabezpečí správne prerušovacie hodnotenie. (Presná časť závisí od výsledkov geometrie a výsledkov štúdie o chybách.)

Krok 3 - Trieda napätia a IR

Zvoliť si1 000 poistky GPV VDCs prerušovacím hodnotením presahujúcim najhoršie - chybové povinnosti prípadu. Overte s dataShet.

Krok 4 - Strata teploty a energie

S vnútorným okolitým prostredím ~ 55 - 65 stupňov potvrďte teplotnú triedu držiteľa a stratu poistky Watt. Držiaky priestoru na podporu konvekčného chladenia a špecifikácia svetla - farebné, slnko - odolné v oblasti dolných vnútorných tempov

Tabuľka B - Zhrnutie veľkosti (príklad)

Dôležité: vyššie uvedené tabuľky súilustratívny. Vždy nahradte stránkou - Špecifické údaje, hodnoty štítky modulu a skutočné testovanie krytu a kríž - Skontrolujte interpretácie príručky meniča a AHJ.

7) Úvahy o životnom prostredí a kryte (NEMA/IP, UV, korózia, nadmorská výška)

Kombinácie PV žijú vonku. „Priechodná“ škatuľka v chladnom vnútrozemskom podnebí sa môže stať bolesťou hlavy na poli prímorského sledovača. Na špecifikáciu odolného krytu:

Vstup a korózia: CieľNema 3r/4xaleboIP 65+V závislosti od expozície. V pobrežnom alebo priemyselnom vzduchu, preferujte316 nehrdzavejúcaalebo správne potiahnutý hliník s nerezovými spojovacími prvkami.

Nadmorská výška: Nízka hustota vzduchu znižuje konvektívne chladenie; Dortujte aktuálny - Podľa toho prenášanie častí.

Riadenie káblov: Použite UV - odolné žľazy a reliéfy napätia; Zápisy uhlov na preliatie vody.

Tepelný dizajn: Light Exterior Farba, Sunshields a vnútorné usporiadanie (rozstup vertikálnej poistky) Narežte vnútorné tempy o viacero stupňov.

Údržba: Závesné dvere s pobytmi, veľkorysým označovaním a uzamykateľnou rukoväťou (loto) znižujú MTTR počas služby.

8) Udržiavateľnosť: ukazovatele, náhradné diely a monitorovanie

Kombinovanie by vám malo ušetriť čas, keď sa niečo pokazí. Niekoľko nízkych - výber nákladov vpredu robí rozdiel medzi popoludňajšou opravou a multi - Denné tajomstvo:

Indikátorové poistky / mikrospínačeV držiakoch označte presný reťazec s otvorenou poistkou - Žiadny materský safari. Držaťnáhradné dielyv vysušenom vrecku vo vnútri skrinky.

Monitorovanie prúduškvrny, ktoré nedosahujú reťazce skôr, ako zlyhajú katastroficky. Pri teplotných kanáloch môžete korelovať teplo a prúd, aby ste včas našli voľné ukončenie.

Označenie: Každé číslo reťazca by sa malo objaviť na značke postroja, terminálu, držiaku poistiek a mapy SCADA - nejednoznačnosť je v poli drahá.

9) Poistky vs. ističe vo vnútri kombinátora: Ako sa rozhodnúť

Poistkysú vo svojej podstateAktuálny - obmedzenie, kompaktné a náklady - efektívne pre vysoké - napätie DC poruchy vyčistenia na úrovni reťazca. Sú jednoduché a predvídateľné, ak sú správne veľké a ochladené.DC Breakersmôže byť vhodné pre vyššie - aktuálne výstupné podávače alebo kde je užitočné manuálne reklácie, ale musia byťexplicitne DC - hodnotenépre systémové napätie a typ poruchy (správanie série oblúka sa líši od AC). Mnoho liniek OEM Combiner Lines Mix: Poistky pre reťazce, DC prepínač/istič pre hlavnú. Vždy overte schopnosť vyhynutia DC Arc v údajovom liste Breaker; Nikdy nepredpokladajte rating striedavého prúdu „pokrýva“ DC.

10) Keď v - line (postroje) poistky majú zmysel - a keď nie

Niekedy veľké úžitkové poliaposuňte poistku po postrojiv blízkosti reťazcov modulu, zmenšovanie počtu poľných kombinátorov alebo dokonca eliminovanie niektorých škatúľ. Medzi výhody patrí znížená BOS a kratšie homeruny. Nevýhody zahŕňajúudržiavateľnosť(Získanie techniky na strešné postroj v zime nie je triviálne), tesnenie životného prostredia a dokumentácia, ak sa postrojy vymenia. Pre flotily s prísnym O&M a digitálnym ako - Built Control, v - linkovej fúzii môže byť presvedčivé; Pre menšie miesta s štíhlymi posádkami sa držte tradičného kombinovaného fúzie pre rýchlosť služby. (Skontrolujte špecifické hodnotenia poistky svojho dodávateľa, hodnotenie poistky, pečať životného prostredia a spôsob, akým sú ukazovatele vystavené.)

11) Zostavenie všetkého: Kontrolný zoznam dizajnu, ktorý môžete znova použiť

Zhromažďovať údaje: Modul ISC/VOC, hodnotenie poistky série, počet paralelných reťazcov, trieda napätia systému, predpoklady okolitých okolitých.

Rozhodnite sa, či sa vyžaduje fúzia: zvyčajneánopri väčších alebo rovnajúcich sa 3 paralelných reťazcoch; overte matematikou backffeed.

Veľkosť každej poistky reťazca: zamerajte sa naVäčší alebo rovný 1,56 × ISCaleMenej alebo rovná hodnoteniu poistkovej série modulov; Vyberte najbližšiu štandardnú poistku PV.

Vyberte napätie a IR: Zhoda1000/1500 VDCa zabezpečiť, aby prerušenie hodnotenia pokrýva poruchy miesta.

Kontrola tepelnej reality: Potvrďte odhalenie a stratu energie pri vnútorných teplotách v boxe.

Uzatvorenie: Zadajte NEMA/IP, odpor korózie, káblové žľazy, označovanie a loto.

Udržiavateľnosť: Indikátorové poistky, náhradné diely a monitorovanie reťazcov.

Dokumentácia: Udržujte stránku TCC/odvodenie, zoznam náhradných dielov a ten - riadkovú schému vo vrecku dverí.

12) Zlyhania a ako sa vyhnúť

Chyba #1: Za predpokladu, že „Breaker -“ je v poriadku na úrovni reťazca
Dokonca aj DC - hodnotené ističe sa môžu snažiť vyčistiť určité režimy porúch PV a sú zvyčajne väčšie a nákladnejšie na reťazec. Poistky dávajte deterministický prúd - limitujúcim správaním a ľahko sa koordinuje. Ak je to vhodné, použite ističe na hlavnú/výstup; Používajte poistky pre reťazce.

Chyba č. 2: Ignorovanie hodnotenia poistkovej série modulu
Dizajnéri niekedy veľkosť na 1,56 × ISC, potom zabudnite na limit modulu. To je dozadu:obaMusí byť spokojný súčasne. Ak vás 1,56 × ISC tlačí za hodnotenie poistky série, musíte rešpektovať nižšiu hranicu a zmierniť odmenením prúdu reťazca (zriedkavé), výberom iného modulu alebo revidovaním stratégie strunu.

Chyba #3: Nekontrolovanie odkladania teploty
Kombinovanie na tmavej streche v poludnie je malá rúra. Ak nezohľadňujete vnútorné okolité prostredie, môžete vidieť nepríjemné otvorenie počas letných vrcholov. Vyberte držiaky kvality, nechajte dýchaciu miestnosť a zvážte, ak je to povolené tepelné štíty alebo vetracie prvky.

Chyba #4: Prehľadom negatívneho - Požiadavky na fúziu
Niektoré vzory spájajú iba pozitívnu nohu; Ostatní spájajú obePozitívne a negatívnePodľa pokynov výrobcu a výklad AHJ. Nehádajte - Sledujte príručky meniča a kombinérov a postoj vašej jurisdikcie.

13) Sprievodca kupujúcim: SPECICKÝ VZOR, ktorý zabraňuje prekvapeniam

Keď pošlete RFQ do EPC alebo OEM, vložte špecifiká, aby predajcovia nemohli rezať rohy:

„Kombinované škatule musia byťNEMA 4X / IP65minimálne, UV - stabilné, s nerezovým hardvérom a tesnenými dverami; Zahrňte odtok/vetranie, ak to vyžaduje model vlhkosti lokality. “

„PoskytnúťGPV 10 × 38poistky na reťazec,1000/1500 VDCAko je to možné, s prerušením hodnotenia väčšie alebo rovné vypočítanému poruchovému daniu v kombinácii. Poistky musia maťvizuálne ukazovatelealebo držiaky s signalizáciou Microswitch zapojené do monitorovacej dosky. “

„ZahrnúťDC SPD typu 2s vymeniteľnými kazetami a MCOV kompatibilnými s maximálnym napätím poľa; Ground na pokyny výrobcu. “

„Hlavný DCodpojiťMusí byť dc - hodnotený pri systémovom napätí a prúdovom prúde so uzamknutou rukoväťou; Dokument Arc - Metóda potlačenia a zvýšenie teploty pri plnom zaťažení. “

„Integrujtemonitorovanie prúdu; Publikovať zoznam bodov Modbus; Dodajte ako - zostavené mapovacie ID reťazcov do čísel terminálov, polohy poistky a značiek postrojov. “

14) Field Uskutočnenie a O&M: 60-minútová kniha

Vizuálny priechod: Otvorte dvere; overte štítky, značky krútiaceho momentu, vôle, tesnosť žľazy a že vysúšanie nie je nasýtené.

Kontinuita a polarita: Pred pristátím reťazce vykonajte testy na izoláciu a overte polaritu na každom páre.

NO - kontroly načítania: Potvrďte indikátory SPD, prevádzku prepínača a že monitorovanie prichádza online so spoločnosťou Sane Baseline Readings.

Pod ožarovaním: rampa jeden reťazec naraz; Sledujte hodnoty monitorovania pre odľahlé hodnoty. Ak sa nová poistka okamžite otvára, podozrenie, že zvrátenie polarity, pritlačený kábel alebo MIS - pristáli vodič.

Tepelné skenovanie: V horúcom, jasnom dni, urobte priechod kamery IR; Zahrievané držiaky poistky môžu ukazovať na marginálne spojenia alebo podceňované časti.

Disciplína náhradných dielov: zásoby najmenej 2–3 poistky na veľkosťna kombinátor; Nahraďte a re - držiak krútiaceho momentu za akékoľvek sfarbenie tepla.

15) Krátka prípadová štúdia: Stredná strecha C & I, 1000 VDC, osem - String Combiner

Kontext: Inštalácia strechy s rozmermi 500 kW používa reťazce 1 000 VDC a distribuované strunové invertory. Každý invertor Home - prevádzkuje dve osem - String Combiners. Hodnotenie poistky série modulu je 20 A; modul ISC je 11,0 A.

Strunu: 1,56 × 11,0 A=17.16 a → Pick20 APoistky GPV 10 × 38 (typ indikátora), 1000 VDC triedy, prerušovanie hodnotenia na dataShet. Rešpektujte hodnotenie poistky 20 A série.

Hlavné OCPD a odpojenie: Array ISC ≈ 8 × 11 A=88 A → 1,56 × 88 A ≈ 137 A → Vyberte väčšie alebo rovné 150 A DC prepínača/OCPD pri 1000 VDC. Zahrňte DC SPD a monitorovaciu dosku SPD typu 2 (8 kanálov).

Termaly: Box namontovaný na plnom slnku; Zadajte povrchovú úpravu svetla, rozstup zvislého držiaka a hodnotenie 4x/IP65 pre Washdowns. Pre dlhé - termín dostupná doska, uveďte 24 náhradných poistkov (3 na reťazec v troch kombinátoroch).

Výsledok: Nulové nepríjemné operácie poistky v prvom lete; Dva nedostatočne výkonné reťazce označené monitorovaním boli vysledované k problémom s krimpovaním a opravené v záruke bez systému - široké prestoje.

16) Kľúčové so sebou

Poistky sú non - voliteľnéKeď viac reťazcov zdieľa autobus: bránia deštruktívnemu spätnému krku a dodávajú selektívne, predvídateľné zúčtovanie.

Poistky veľkosti reťazcavyužívanie1,56 × ISC(NEC) alenepresahovaťmodulHodnotenie poistky série. Obidve musia byť pravda.

Vyberte pravú triedu napätia a IR, potom odovzdajteprílohyTakže nebudete bojovať proti nepríjemnostiam, ktoré sa otvára celé leto.

Návrh na údržbu: Indikátorové poistky, jasné označovanie, náhradné diely a monitorovanie znižujú výťažok MTTR a zosilňovač.

17)Ochrana poistiek v kombinériových škatuliach

Účel ochrany poistky

Poistky v kombinériách slúžia ako kritické ochranné zariadenia nadprúd. Ich primárnou funkciou je chrániť reťazce PV modulov pred tokom spätného prúdu a potenciálnymi skratkami, ktoré môžu spôsobiť prehrievanie, riziká požiaru alebo poškodenie zariadenia. Otvorením obvodu Keď prúdi nadmerný prúd, poistky izolujú poruchu bez toho, aby ovplyvnili zvyšok systému.

Kľúčové výhody poistkov v kombinériách zahŕňajú:

Rýchla reakcia na nadprúdové udalosti

Nízka cena a jednoduchá inštalácia

Ochrana pre zapojenie a pripojené zariadenie

Kompatibilita s jednosmerným napätím používaným v solárnych poliach

Typy poistkov používané v kombinériách

PV systémy zvyčajne používajúGPV - hodnotené poistkynavrhnuté špeciálne pre fotovoltaické aplikácie. Tieto poistky sú schopné prerušiť nízke poruchové prúdy, ktoré sa môžu vyskytnúť vo FV reťazcoch, ako aj odolné s vysokým jednosmerným napätím.

Veľkosť a výber poistky

Pri výbere poistkov pre kombinézy:

Určite prúdový prúdna základe špecifikácií PV modulov (bezpečnostný faktor ISC × 1,25).

Vyberte hodnotenie poistkyNajmenej 1,35 × ISC, ale menej ako hodnotenie kábla a zariadenia.

ZabezpečiťnapätieZhoduje sa alebo presahuje systémové napätie (napr. 1500 V DC pre Utility - Scale PV).

Vyberte si poistku sprerušenie hodnoteniaVhodný pre maximálny poruchový prúd.

Koordinácia poistky

Správna koordinácia poistky zaisťuje, že najmenšia možná časť PV systému je počas poruchy izolovaná, čím sa minimalizuje prestoje.

Príklad:

Poistky strún v kombinériách sú hodnotené nižšie ako hlavné výstupné poistky v rámci Recombiner Boxes alebo Inverters.

Zaručuje to, že porucha v jednom reťazci fúka iba svoju vlastnú poistku, nie hlavnú poistku systému.

18)Testovanie a údržba poistiek v kombinériách

Frekvencia inšpekcie

Vizuálna kontrola: Aspoň štvrťročne alebo po extrémnych poveternostných udalostiach

Tepelné zobrazovanie: Ročne na detekciu hotspotov spôsobených zhoršujúcimi sa držiakmi poistky alebo voľnými spojeniami

Kontrola kontinuity: Ročne alebo vždy, keď sa nájdu neobvyklé súčasné hodnoty

Bežné režimy zlyhania

Únava prvku poistky v dôsledku kontinuálneho v blízkosti - hodnoteného prúdu

Voľné spojenia spôsobujúce prehrievanie a predčasné zlyhanie poistky

Nesprávny typ poistky nainštalovaný (napr. Poistku AC v jednosmernom obvode)

UV degradácia držiakov poistiek vo vonkajších inštaláciách

Osvedčené postupy pre životnosť dlhej poistky

Vždy používajteDC - hodnotené poistky GPVpre PV aplikácie

Utiahnite všetky pripojenia terminálu k špecifikáciám výrobcu

Zostaňte poistky čisté a bez prachu alebo zvyškov

Uložte náhradné poistky v zapečatených a suchých prostrediach

19)Advanced Combiner Box Designs s monitorovaním poistiek

Moderné kombinézy sa často integrujúmonitorovacie systémy poistiekktoré poskytujú skutočné -, čas upozorní, keď fúza fúka. To znižuje prestoje tým, že umožní rýchle umiestnenie a výmenu chybných komponentov.

Monitorovanie poistiek môže byť:

Miestne LED ukazovatelena každom držiaku poistky

Vzdialená integrácia SCADAcez Modbus alebo Ethernet

Prediktívna analýzana detekciu abnormálnych trendov prúdu pred údermi poistky

20)Normy a dodržiavanie poistkových poistkov v kombinériách

Poistky a kombinézy musia dodržiavať príslušné medzinárodné normy, aby sa zaistila bezpečnosť a výkon:

Dodržiavanie zabezpečuje nielen bezpečnosť PV systému, ale aj oprávnenosť na určité poistné a záručné nároky.

21)Záver

Kombinované škatule s ochranou poistky sú nevyhnutnou súčasťou fotovoltaických energetických systémov, ktoré pôsobia ako prvá obrana proti elektrickým poruchám. Pochopením typov poistkov, veľkosti, koordinácie a osvedčených postupov údržby môžu solárne inžinieri a inštalatéri výrazne zlepšiť spoľahlivosť a dlhovekosť systému.

Well - navrhnuté kombinované box s správne vybranými poistkami:

Znižuje prestoje

Zabraňuje nákladnému poškodeniu zariadenia

Zvyšuje celkovú účinnosť PV systému

V rýchlo sa rozširujúcom solárnom priemysle môže byť pozornosť malých detailov - ako správny výber poistky - veľký rozdiel v dlhom {{}}} úspechu projektu.
